レーザーセンサーシステム(LADAR)

見えないフェンス・見えない警戒/監視・屋外工事の安全確保

レーザーセンサーシステム
  • 目に見えない2D(2次元)カーテン・カーペットによる警戒・監視・安全確保
  • 広い探知エリア
    • フェンスの長さは最大700ｍ(ALS使用の場合)
    • 警戒・監視エリアの広さは最大384,650m2(ALS使用の場合)
  • 用途に合わせた豊富な種類
    全周(360度)、扇形(100度)、探知距離(最大60ｍ～350ｍ)
  • 高い探知能力(誤警報低減機能を内蔵)
  • 高い信頼性＝実績：米国、フランス、ベルギー、モロッコ、イタリア、イスラエル、中国、韓国、日本

システム拡張性

  • 警報灯/警報音/統合監視システム等を含む既存システムへの連接が容易(接点出力)
  • 回転カメラ(PTZ)との連動が可能
  • 探知人物等の移動状況をリアルタイムに表示が可能(RS-485)
    (複数センサを使用する場合は、オプション統合プログラムが必要)
  • システム制御・監視用の回線
    • 有線(RS-485、IP：インターネット、電話回線等)
    • 無線(無線LAN、携帯電話、専用無線回線等)
      ＊外付けカメラ映像の伝送には、別途回線が必要です。

設置が容易

  • 赤外線センサのように対向部(受信部)が不要で調整が簡便
  • センサーケーブル埋設、取り付けが不要
  • 12V直流電圧(最大18VA、寒冷地用ヒーター：＋45VA)、太陽電池、商用電源等の利用可
  • 恒久的な施設の他にイベント警戒、工事現場安全、果樹園監視等の一時的な用途にも活用

安全性

  • 動植物(人体・眼球を含む)に対して無害(レーザー安全基準「クラス1準拠」)

レーザーセンサ仕様・外観

性能・知能 ALS-200/350 PLS360-60/100 LFS-100/130 2D-MND-150 備考
最大探知距離(m) 200/350 60/100 100/130 150 発注時指定
方位分解能(mRed) 0.7 1.0 2.0@8scan/s
4.0@16scan/s		 4.0@16/48scan/s
スキャン角(度) 360 360 100 100
スキャンストレート(Hz) 1.0 2.0 8.0/16.0 16/48 システムソフトによる
PRF(Hz) 6.0 12.0 12.0 12.0
レーザー波長(Nm) 905 905 905 905
安全基準値 クラス1 クラス1 クラス1 クラス1 設計上本質的に安全
インターフェース 接点/RS485 接点/RS485 接点/RS485 接点/RS485 NO. NC/半2重
システムプログラム あり あり あり あり PTZカメラ連動可
設置条件 水平/垂直 水平/垂直 水平/垂直 水平/垂直
動作温度(℃) -30～50 -30～50 -25～55 -25～55 ヒータオプションあり
防塵・防水基準 IP67 IP67 IP67 IP67
電圧(V)/電流(A) 12/0.8 12/0.7 12/0.7 12/0.7 直流電源
重量(Kg) 4.7 2.0 5.0 5.9
寸法(mm) φ260×270 187×130×145 260×250×150 315×255×150
外観 photo photo photo photo photo

設置例

最大探知距離/範囲 200ｍ・350ｍ(半径)/全周(360度)
PTZカメラ制御 探知した侵入者等を自動的に追尾
侵入者の行動表示 侵入者の位置をリアルタイムに表示・記録・再生
主な用途 施設外(水上監視可)からの近接早期発見、施設内での移動確認、施設外周フェンス警戒、工事現場等における安全確保

レーザーフェンスセンサ(LFS)

最大探知距離/範囲 100～160ｍ(半径)/扇形(100度)
＊100m, 130m, 160mタイプあり
PTZカメラ制御 探知した侵入者等を自動的に追尾
＊固定カメラとの連接も可能
侵入者の行動表示 侵入者の位置をリアルタイムに表示・記録・再生
主な用途 施設外(水上監視可)からの近接早期発見、施設内での移動確認、施設外周フェンス警戒、工事現場等における安全確保

レーザーセンサ作動原理

  • LRFからレーザーパルスを発信し、侵入者等からの反射パルスを受信したときの時間を計測
  • 計測した時間からセンサと侵入者の距離を測定
  • LRFが侵入者等を探知したときの方位(方向)を記憶
    ＊LFSの場合は、LRFを固定し反射鏡を回転
  • 探知した位置(距離/方位)を探知フィルター(誤警報低減アルゴリズム)処理して出力
  • 出力は、①接点信号(Dry Contact: NC/NO)及び ②位置情報(距離/方位)の２種類

ALS/LFS取付け例

  • photo
    ALS+PTZ
  • photo
    ALS+無線
  • photo
    LFS+PTZ
  • photo
    LFS+固定カメラ
  • photo
    LFSフェンス
  • photo
    LFS支柱
センサ取付け 垂直・水平・斜めに取り付け可能
センサーカバー 直射日光・雨滴等を避けるカバーが必要な場合があります
耐水・防塵 IP67対応済み
センサ接続箱(筐体) 耐水、防塵筐体(スチール、プラスチック等)

  • 電源：直流12V、3VA以下(寒冷地用ヒーター42VAを含まない)
    ＊太陽電池(ソーラーパネル)、蓄電池による供給可
  • センサとの離隔距離：6m以内(電圧降下を考慮)
  • 通信アダプター、映像コネクター等を内蔵
  • 警報灯・警告音用トリガー・電源供給(必要な場合)

2D-MND-150取付け例

ドローン探知・追尾システム(開発中)

3次元目標探知可能なLADAR/LIDARシステム(3D-MND)を開発中です。

  • photo

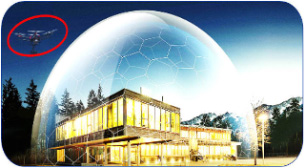

    3D-MNDによる探知ゾーン:イメージ
  • photo
    システム制御画面：イメージ
  • 製品は、イスラエル製です。
  • 用途に合わせたシステム提案(複数、異機種、太陽光発電、データ伝送等)は可能です。
  • 3D-MNDの販売は、2019.12を予定しています。
  • 仕様等は、予告なく変更する場合があります。
